Fiber koblet



Fiberkoblet laserdiode er en teknologi, der kobler laserdioder med optiske fibre, og bruges til at koble laserenergi fra laserdioder til optiske fibre til transmission. Denne teknologi kombinerer laserdiodernes miniaturisering og høje effektivitet med optiske fibres fleksibilitet og langdistancetransmissionsevner, hvilket bryder begrænsningen om, at traditionelle lasere skal placeres, hvor de bruges. Processen med laserdiodekobling til optisk fiber er at bruge en række optiske elementer (linser) til at hjælpe med nøjagtigt at matche og justere den optiske fibers kernediameter for at koble laseren udsendt af laserdioden ind i den optiske fiberlinje til transmission. Da laseren udsendt af laserdioden er divergerende, er nul-afstandspunktet også meget større end den optiske fibers kernediameter, så en linse er nødvendig for at reducere tabet. Fiberkoblet laserdiode er meget udbredt i forskellige scenarier, der kræver laserlyskilder, såsom almindelige pumpekilder til fiberlasere eller solid-lasere, håndholdt laserskønhedsudstyr osv. Gennem optisk fibertransmission kan problemet med at ændre laserens retning på grund af dens stærke kollimation løses, samtidig med at vægten af ​​den håndholdte enhed reduceres.

2 stifter

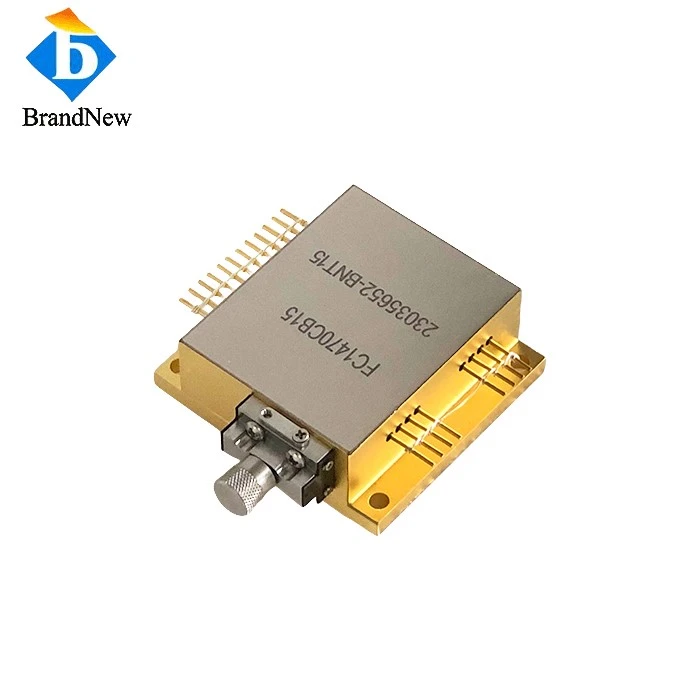

14 Pins Sommerfugl

Multi stifter

Brandnew leverer fiberkoblede laserdioder, der anvender professionel koblingsteknologi, som nyder godt af flere fordele, f.eks. kompakt design, stabil udgangseffekt, høj effekt, høj effektivitet og bekvem emballage. Præcisionsbearbejdning og omhyggelig justering af alle optiske elementer inde i modulet gør, at strålen kan kobles til en optisk fiber. Tilgængelig over en bred vifte af bølgelængder (375nm-1940m), med udgangseffekter fra milliWatt til kilowatt ud af fiberdiametre fra 50 µm og opefter. Talrige funktioner, herunder linjeindsnævring og bølgelængdestabiliseringskonfigurationer samt overvågningsmuligheder.

Lyset, der forlader fiberen, har en cirkulær og ensartet intensitetsprofil.

Det gør det muligt at placere laserdioderne og kølepladen fjernt fra det sted, hvor laserlyset bruges.

Defekte fiber-koblede diodelasere kan nemt udskiftes uden at ændre justeringen af ​​den enhed, hvor lyset bruges.

Fiber-koblede enheder kan nemt kombineres med andre fiberoptiske-komponenter.

Multimode fiberkoblet laserdiode

Stabiliseret bølgelængde fiberkoblet laserdiode

Single Mode Fiberkoblet Laser Diode

‌Fiberkoblet laserdiode er et teknisk produkt, der kobler en laserdiode til en optisk fiber. Den bruges til at koble laserenergi fra laserdioden til den optiske fiber til transmission. Denne teknologi kombinerer laserdiodens miniaturisering og høje effektivitet med optiske fibres fleksibilitet og langdistancetransmissionskapacitet, hvilket bryder begrænsningerne ved traditionel laserbrug.

Arbejdsprincippet for fiberkoblet laserdiode involverer hovedsageligt lasergenerering, fibertransmission, koblingsmekanisme og strålekvalitetskontrol. En laserdiode er en enhed med en halvledermaterialestruktur, der opnår lysforstærkning under passende eksterne forhold (såsom strømindsprøjtning) og i sidste ende udsender høj-lysstyrke, høj-kohærens laserlys. Som et medium til lasertransmission har optisk fiber betydelige fordele såsom lavt tab, høj transmittans og modstand mod elektromagnetisk interferens. Linsen kan præcist fokusere strålen fra laserdioden på kernen af ​​den optiske fiber og derved opnå effektiv transmission af optiske signaler.

Fiberkoblet laserdiode er meget udbredt inden for skæring, pumpning, skønhed, videnskabelig forskning, LDI-eksponering og andre områder. Den kan transmittere laseren til et fjerntliggende sted til brug, hvilket gør enden af ​​lyskilden lettere og mere velegnet til håndholdt brug. Derudover kan fiberkoblede laserdioder eller -moduler effektivt ophidse arbejdsmaterialer og forbedre arbejdseffektiviteten uden at optage for meget intern plads.

Grunden til at laserdioden skal kollimeres før fiberkobling er for at forbedre koblingseffektiviteten og strålekvaliteten. Kollimation refererer til at justere strålen udsendt af laserdioden til en mindre divergensvinkel ved at bruge en fiberkollimator for bedre kobling til fiberen. Kollimation kan forbedre koblingseffektiviteten betydeligt, reducere lysenergitab og forbedre strålekvaliteten.

Årsagerne til at kollimere laserdiode omfatter hovedsageligt følgende aspekter:

Forbedre koblingseffektiviteten: Kollimering kan sikre, at strålen, der udsendes af laserdioden, er bedre justeret med fiberens modtagende endeflade, og derved forbedre koblingseffektiviteten. Forbedringen i koblingseffektiviteten betyder, at mere lysenergi effektivt overføres til den optiske fiber, hvilket reducerer energitabet.

Forbedre strålekvaliteten: Den kollimerede stråle har en mindre divergensvinkel, hvilket betyder, at strålen kan bevare bedre retningsbestemthed og fokus under transmissionen og dermed forbedre kvaliteten af ​​strålen. Dette er vigtigt for applikationer, der kræver høj-præcisionsstråler.

Reducer transmissionstab: Den kollimerede stråle kan mere effektivt udnytte transmissionskapaciteten af ​​den optiske fiber, hvilket reducerer transmissionstab forårsaget af stråledivergens. Dette er især vigtigt for langdistancetransmission for at sikre signalstabilitet og pålidelighed.

Specifikt udføres kollimationsprocessen typisk ved brug af fiberkollimatorer, en teknik, der justerer endefladen af ​​en optisk fiber med en kollimator. Kollimatorens funktion er at justere den optiske fibers emissionsendeflade, så den stemmer overens med laserdiodens stråleretning, hvilket sikrer, at strålen kan komme ind i den optiske fiber med den mindste divergensvinkel. Denne proces kræver præcis justering af fiberkollimatorens position og vinkel for at sikre optimal strålejustering og koblingseffektivitet.



Frirum laserdiode output er en teknologi, der bruger lysbølger til at forplante sig i frit rum (såsom atmosfære og vakuum) til at transmittere information. Den transmitterer modulerede lyssignaler gennem senderen, forplanter sig gennem fri plads og modtages og demoduleres af modtageren for at opnå informationstransmission. Transmissionsmediet for rumlig optisk kommunikation er frit rum, inklusive atmosfære og vakuum. Denne transmissionsmetode kræver ikke fysiske medier, men er meget påvirket af miljøet, såsom atmosfæriske forstyrrelser og vejrforhold. Med hensyn til transmissionsafstand og anti-interferensevne er transmissionsafstanden for laserdiodeoutput fra ledig plads generelt kort, begrænset af atmosfæriske forhold og modtagerens følsomhed, men den kan teoretisk opnå meget høj båndbredde. Med hensyn til applikationsscenarier bruges frirum laserdiodeoutput hovedsageligt i specielle miljøer såsom satellitkommunikation, udforskning af dybt rum og dronekommunikation.

Anmod om et tilbud nu







Fiberkoblet laserdiodeoutput er en teknologi, der bruger lysbølger til at forplante sig i optiske fibre til at transmittere information. Optiske fibre er normalt lavet af kvartsglas eller plastik. Gennem princippet om total intern refleksion i optiske fibre reflekteres optiske signaler flere gange inde i de optiske fibre, hvorved der opnås lang-transmission. Fiberkollimator er et optisk element, der bruges til input og output. Den konverterer det divergerende lys, der transmitteres fra den optiske fiber, til parallelt lys (gaussisk stråle) gennem en konveks front--linse, så lyset kobles til den nødvendige enhed med maksimal effektivitet eller modtager det optiske signal med maksimal effektivitet. Transmissionsafstanden for fiberkoblet laserdiodeudgang kan nå hundredvis af kilometer eller endda længere, afhængigt af kvaliteten af ​​den optiske fiber og signalforstærkningsteknologien. Derudover har optisk fiberkommunikation en stærk anti-interferensevne og stabil transmission. Fiberkoblet laserdiodeudgang er meget udbredt i faste eller mobile kommunikationsnetværk såsom telekommunikationsnetværk, internettet og kabel-tv.

Anmod om et tilbud nu





Med hensyn til transmissionsafstand og anti-interferensevne er transmissionsafstanden for laserdiodeoutput fra ledig plads generelt kort, begrænset af atmosfæriske forhold og modtagerens følsomhed, men den kan teoretisk opnå meget høj båndbredde. Transmissionsafstanden for fiberkoblet laserdiodeudgang kan nå hundredvis af kilometer eller endda længere, afhængigt af kvaliteten af ​​den optiske fiber og signalforstærkningsteknologien. Derudover har optisk fiberkommunikation en stærk anti-interferensevne og stabil transmission.

Med hensyn til applikationsscenarier bruges frirum laserdiodeoutput hovedsageligt i specielle miljøer såsom satellitkommunikation, udforskning af dybt rum og dronekommunikation. Fiberkoblet laserdiodeudgang er meget udbredt i faste eller mobile kommunikationsnetværk såsom telekommunikationsnetværk, internettet og kabel-tv.

Nøglen til at forlænge den fiber-koblede laserdiodes levetid er korrekt brug og vedligeholdelse. Fiber-koblede laserdioder er et teknisk produkt, der kobler laserenergi fra en laserdiode til en optisk fiber. Deres levetid påvirkes af mange faktorer, herunder arbejdsmiljø, temperaturkontrol og beskyttelsesforanstaltninger under brug.

Først og fremmest er opretholdelse af et passende arbejdsmiljø en vigtig faktor for at forlænge levetiden af ​​fiberkoblede laserdioder. Laserdiode er meget følsom over for temperatur, og alt for høje temperaturer vil fremskynde enhedens ældning, så en kølemaskine er nødvendig for at kontrollere temperaturen. Efter at have tændt for køleren, skal du sikre dig, at vandstrømmen er jævn og fri for bobler for at undgå beskadigelse af laserrøret forårsaget af bobler.

For det andet er regelmæssig inspektion og vedligeholdelse af udstyret også nødvendige foranstaltninger. Inklusiv kontrol af, om vandgennemstrømningen og vandbeskyttelsen fungerer korrekt, om der er snavs omkring højspændingsstikket eller for tæt på metallet, og undgåelse af frysning af kølevand i omgivelser med lav-temperatur, kan disse foranstaltninger effektivt forlænge laserrørets levetid.

Derudover er rimelig brug og undgåelse af overdreven stress også nøglen til at forlænge levetiden af ​​fiberkoblede laserdioder. Under brug skal man passe på ikke at overskride den maksimale effekt og strøm, der er specificeret af udstyret, for at undgå for tidlig ældning af enheden på grund af overdreven stress.

Endelig er det at følge de korrekte installations- og driftsprocedurer også grundlaget for at sikre den langsigtede stabile drift af fiberkoblede laserdioder. Korrekt installation kan reducere skader forårsaget af forkert betjening, mens det at følge betjeningsprocedurerne kan undgå udstyrsfejl forårsaget af fejlbetjening.

Formen af ​​den optiske fiberudgangsstråle afhænger normalt af fibertypen og den specifikke anvendelse. ‌ Formen af ​​strålen, der udsendes af den optiske fiber, kan være multi-tilstand eller enkelt-tilstand. De specifikke former omfatter cirkulære, elliptiske osv., afhængigt af den optiske fibers design og brugsbetingelser.

Fibertypen har en væsentlig indflydelse på bjælkeformen. Stråleformen af ​​‌multimode fiber‌ er normalt mere divergerende, fordi lys bevæger sig langs forskellige veje i multimode fiber, hvilket skaber flere tilstande. Disse tilstande vil få strålen til at sprede sig hurtigere under udbredelsen, og stråleformen vil være mere kompleks. I modsætning hertil tillader enkelt-mode optisk fiber kun én tilstand at udbrede sig, så stråleformen er mere koncentreret og udbredelsesafstanden er længere, hvilket gør den velegnet til applikationer, der kræver lang-transmission.

Stråleformen, der udsendes af en optisk fiber, påvirkes også af fiberdesignet og brugsforholdene. For eksempel kan fiberkoblingsteknologi forme lysstråleoutputtet fra fiberen til en cirkulær eller anden specifik form for at opfylde forskellige applikationskrav. Ved at justere fiberens numeriske blænde og transmissionsbølgelængde kan strålens fokus og form optimeres. Derudover vil brydningsindeksfordelingen af ​​den optiske fiber også påvirke udbredelsestilstanden og formen af ​​lysstrålen. Trinbrydningsindeksfiberen og graderet brydningsindeksfiber har forskellig stråletransmission‌.

Den største forskel mellem single-mode fiberkoblet laserdiode og multimode fiberkoblet laserdiode er de forskellige typer optiske fibre, de understøtter. Single mode fiber koblet laserdiode er velegnet til single mode optiske fibre, mens multimode fiber koblet laserdiode er velegnet til multimode optiske fibre.

Karakteristikaene for single-mode fiberkoblede laserdioder inkluderer:

Fibertype tilpasningsevne: Single mode fiber koblet laserdiode er specielt designet til single mode optiske fibre, som har en lille mode feltdiameter og kernediameter, normalt mellem 8 og 10 mikron, og kan transmittere en enkelt optisk mode med stor transmissionsbåndbredde og lang transmissionsafstand.

Transmissionskarakteristika: Single-mode fiberkoblet laserdiode kan opretholde modeintegriteten af ​​optiske signaler og reducere transmissionstab og er velegnet til lang-high{1}}optisk fiberkommunikationssystemer.

Anvendelsesscenarier: På grund af den fremragende transmissionsydelse af single-mode fiberkoblede laserdioder, er de meget udbredt i optiske måle- og testområder, såsom storbyområdenetværk og backbone-netværk, der kræver høj præcision og høj stabilitet.

Karakteristikaene for multimode fiberkoblede laserdioder inkluderer:

Fibertype tilpasningsevne: Multimode fiberkoblet laserdiode er velegnet til multimode fiber, som har en større kernediameter, normalt mellem 50 og 400 mikron, og kan transmittere flere lystilstande.

Transmissionskarakteristika: Selvom multimode fiberkoblet laserdiode har lave produktionsomkostninger og er let at koble, er den velegnet til kort-afstande, lav-fiberkommunikationssystemer. Men på grund af transmissionen af ​​flere lystilstande kan der opstå problemer såsom tilstandsspredning, hvilket resulterer i et fald i signalkvaliteten.

Applikationsscenarier: Multimode fiberkoblet laserdiode er mere velegnet til fiberkommunikationssystemer med kort-afstand og lav-hastighed, såsom lokale netværk.

Sammenfattende er den største forskel mellem single-mode fiberkoblet laserdiode og multimode fiberkoblet laserdiode, at de understøtter forskellige typer optiske fibre. Single-mode fiberkoblet laserdiode er velegnet til lang-high-high speed fiberkommunikationssystemer, mens multimode fiberkoblet laserdiode er velegnet til kort-lav--lavhastighed fiberkommunikationssystemer.

Den bølgelængdestabiliserede teknologi af fiberkoblede laserdioder er en teknologi, der sikrer, at bølgelængden af ​​lyset, der udsendes af laserdioden, forbliver stabil. Gennem bølgelængdelåsning kan laserens udgangsbølgelængde sikres at forblive uændret inden for et specifikt område og påvirkes ikke af miljøfaktorer såsom temperaturændringer.

Den bølgelængdestabiliserede teknologi af fiberkoblede laserdioder er hovedsageligt afhængige af volumen Bragg-gitter (VBG) og andre relaterede teknologier. VBG reducerer følsomheden over for omgivende temperatur og vibrationer gennem Bragg-gitter med reflekterende volumen (R-VBG), hvorved der opnås bølgelængdestabilitet og linjebreddekompression af halvlederlasere med høj-effekt. Denne teknologi vælger feedbackmekanismen, således at lysbølgen, der udsendes af hver enhed i laserarrayets ydre hulrum, selektivt føres tilbage til den tilstødende enhed, hvorved der opnås faselåsning af laserarrayets ydre hulrum, hvilket i høj grad forbedrer kvaliteten og stabiliteten af ​​stråleoutputtet. ‌Bølgelængdestabiliseret er meget udbredt, især i applikationer, der kræver høj præcision og stabilitet. For eksempel i laserbehandling, medicinske applikationer og kommunikationssystemer kan bølgelængdestabiliseret laserdiode give en mere pålidelig og ensartet ydeevne, hvilket sikrer stabil drift af systemet og output af høj-kvalitet. Derudover bruges bølgelængdestabiliseret teknologi også i optiske fiberkommunikationssystemer for at sikre stabiliteten og pålideligheden af ​​signaltransmission.

TEC (termoelektrisk køler) i fiberkoblet laserdiode bruges hovedsageligt til at kontrollere laserens temperatur for at sikre en stabil ydeevne af laseren. TEC opretholder nøgleparametre som laserbølgelængde, optisk effekt og effektivitet inden for et forudindstillet område ved at regulere temperaturen og derved forbedre systemets overordnede ydeevne og pålidelighed.

‌Fotodiode i den fiberkoblede laserdiode bruges hovedsageligt til at modtage og detektere optiske signaler samt til at levere feedback-kontrolsignaler. Fotodioden bruges til at modtage optiske signaler transmitteret af optiske fibre og konvertere dem til elektriske signaler. Denne omdannelse er baseret på den fotoelektriske effekt, det vil sige, at fotonernes energi exciterer elektronovergange for at generere strøm og derved realisere detekteringen af ​​optiske signaler. ‌ Gennem det detekterede optiske signal kan fotodioden levere et feedbacksignal til styring af laserdiodens udgangseffekt og stabilitet. Dette er med til at sikre kvaliteten og effektiviteten af ​​laseroutputtet. ‌

Termistor i fiberkoblet laserdiode bruges hovedsageligt til temperaturkontrol og beskyttelse. ‌ Som en temperatursensor kan termistorer overvåge temperaturen på laserdioder for at sikre, at de fungerer inden for det normale driftstemperaturområde og udløse beskyttelsesmekanismer, når temperaturen er for høj for at forhindre beskadigelse af udstyret‌

Den røde sigtestråle i den fiberkoblede laserdiode bruges hovedsageligt til fokusindikation, der hjælper med at justere laserens transmissionsvej og præcis positionering.

De vigtigste fordele ved aftagelig fiber i laserdioder inkluderer nem vedligeholdelse og udskiftning, øget fleksibilitet og levetid for udstyret. ‌

For det første gør det aftagelige design af den optiske fiber vedligeholdelse og udskiftning mere bekvem. Når den optiske fiber er beskadiget eller skal opgraderes, kan brugeren nemt fjerne den optiske fiber til udskiftning uden behov for komplekse reparationer af hele enheden, hvilket sparer tid og omkostninger. ‌

For det andet forbedrer dette design udstyrets fleksibilitet. Da den optiske fiber kan afmonteres, kan brugere vælge forskellige typer eller specifikationer af optisk fiber i henhold til forskellige applikationskrav uden at skulle købe hele enheden, hvilket er særligt nyttigt i tilfælde, hvor brugsscenarionerne varierer. ‌

Endelig er den optiske fibers aftagelige design også med til at øge udstyrets levetid. Ved at udskifte den optiske fiber regelmæssigt kan ydelsen af ​​hele systemet undgås i at blive påvirket af optisk fibers ældning eller beskadigelse, hvorved udstyrets levetid forlænges. ‌

Brandnew Technology, en af ​​de førende diodelaserproducenter og leverandører i Kina, har en professionel fabrik, der fremstiller fiberkoblede diodelaser af høj kvalitet, fiberdioder, fiberkoblet laser, multimode fiberlaser, single mode fiberlaser og sælger til konkurrencedygtige priser. Velkommen til engrossalg af vores produkter fremstillet i Kina.
